Katup Globe Bergelang Besi Cor Ulet untuk Sistem Pendingin Kompresor Sekrup

Sorotan Produk

1. Lubang Terbesar Dalam Seri Kompresor Sekrup: J2BS/126 adalah ukuran 5 inci yang menutup seri katup kompresor sekrup kami, yang menjalankan J2BS/40 (1,5 inci), J2BS/60 (2 inci), J2BS/70 (2,5 inci), J2BS/80 (3 inci) dan J2BS/105 (4 inci) hingga 126. Oleh karena itu, satu pemasok mencakup seluruh rentang port pada pendingin sekrup pabrik, pada satu merek katup dan satu daftar suku cadang.

2. Pemasangan Bergelang Delapan Baut: Ukuran yang lebih kecil dalam seri ini dijepit pada alas persegi empat baut. Pada ukuran 5 inci, katup berpindah ke sambungan flensa yang sebenarnya - katalog mencetak delapan posisi baut pada datum flensa 194 mm, dengan delapan lubang jarak bebas 18 mm dan delapan stud M16. Ini adalah sambungan yang lebih kaku dan bebannya lebih merata, yang dibutuhkan oleh port kompresor besar untuk menahan segelnya di bawah getaran dan siklus servis yang berulang.

3. Ruang Kepala Tekanan dan Suhu: Setiap katup dalam seri ini telah diuji di pabrik pada 4,5 MPa dan diberi peringkat untuk kisaran suhu kerja -30 C hingga +150 C. Oleh karena itu, katup yang sama dapat melayani rak suhu rendah dan pelepasan hangat serta saluran oli, sehingga pembelian dan persediaan tetap sederhana di seluruh proyek pendinginan alih-alih membaginya berdasarkan zona suhu.

4. Cakupan Refrigeran Fluorokarbon yang Luas: Seri ini ditentukan untuk R22, R507, R407C, R404A dan R134a bersama dengan berbagai oli pendingin yang digunakan bersama-sama. Hal ini memungkinkan Anda memasang J2BS/126 ke pabrik R22 lama, rak R404A atau R507 modern, atau unit R134a tanpa mengubah tata letak perpipaan atau geometri flensa.

5. Dua Ketinggian Badan, Gambar Nyata: Katalog mencantumkan katup 5 inci dalam dua varian bodi dengan tinggi keseluruhan 464 mm dan 519 mm, sehingga Anda dapat mencocokkan tinggi batang dengan jarak bebas di atas port kompresor Anda alih-alih mengerjakan pipa di sekitar katup. Liyongda telah membuat katup pendingin selama lebih dari tiga puluh tahun, mengirimkan gambar dimensi pada setiap kutipan, menerima pesanan OEM dan ODM, dan mengirimkan dalam karton ekspor dengan pelindung busa.

GAMBARAN UMUM PRODUK

J2BS/126 adalah katup servis pola sudut 5 inci dalam seri katup kompresor sekrup Liyongda. Ini adalah lubang terbesar yang terdaftar dalam rentang yang membentang dari J2BS/40 (1,5 inci) hingga J2BS/105 (4 inci), dibuat untuk port hisap dan pelepasan besar yang dipasang pada kompresor pendingin sekrup semi-hermetik. Jika ukuran yang lebih kecil dalam seri ini dijepit pada alas persegi empat baut, 126 berpindah ke sambungan flensa delapan baut, sehingga baut dibaut ke port besar dengan sambungan kaku dan beban merata, bukan bantalan pemasangan kompak.

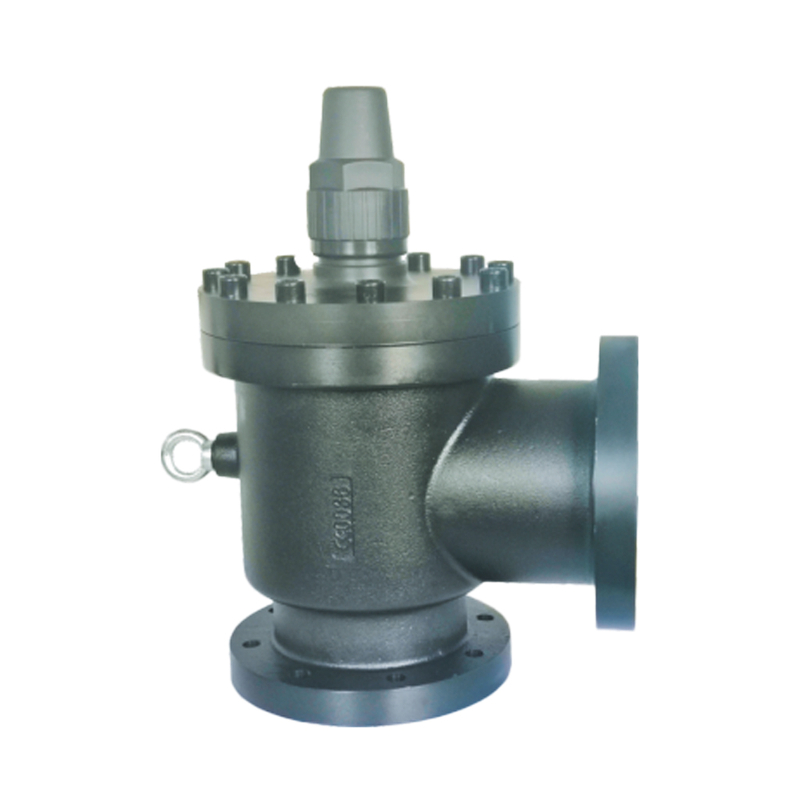

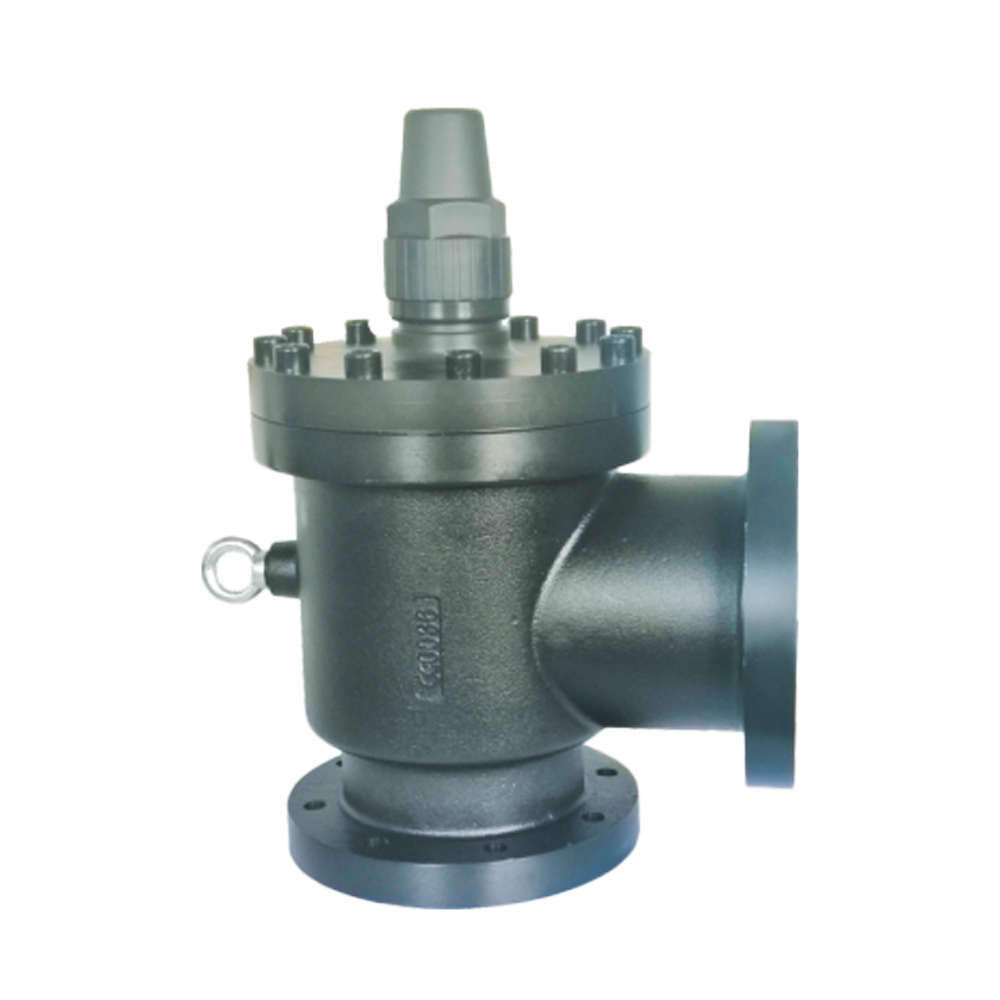

Setiap unit diuji di pabrik pada 4,5 MPa, bekerja dari -30 C hingga +150 C, dan ditentukan untuk R22, R507, R407C, R404A, dan R134a bersama dengan oli pendingin yang digunakan bersama unit tersebut. Bodinya terbuat dari besi cor ulet dengan finishing cat, seperti terlihat pada foto.

FITUR UTAMA

Pemasangan flensa delapan baut: delapan lubang jarak bebas 18 mm dan delapan posisi stud M16 pada datum flensa 194 mm, menggantikan alas persegi empat baut yang digunakan pada ukuran lebih kecil dalam seri ini.

Lubang terbesar dalam seri ini: spesifikasi 5 inci yang menutup rentang J2BS, sehingga satu rangkaian katup mencakup seluruh pabrik sekrup dari 1,5 inci hingga 5 inci.

Tekanan uji pabrik 4,5 MPa: mencakup tekanan operasi pendinginan normal dengan margin tersisa untuk commissioning dan pengujian tekanan sistem.

Jendela suhu kerja yang lebar: -30 C hingga +150 C, yang memungkinkan katup yang sama berada pada rak suhu rendah dan pada saluran pembuangan hangat atau saluran oli.

Cakupan zat pendingin fluorokarbon: R22, R507, R407C, R404A dan R134a, ditambah berbagai oli pendingin, sehingga pabrik R22 yang lebih tua dan rak R404A atau R507 modern dapat berbagi satu jenis katup.

Dua tinggi badan: dimensi keseluruhan 464 mm dan 519 mm keduanya tercantum, sehingga Anda dapat menyesuaikan tinggi batang dengan jarak bebas yang tersedia di atas port kompresor daripada mengerjakan pipa di sekitar katup.

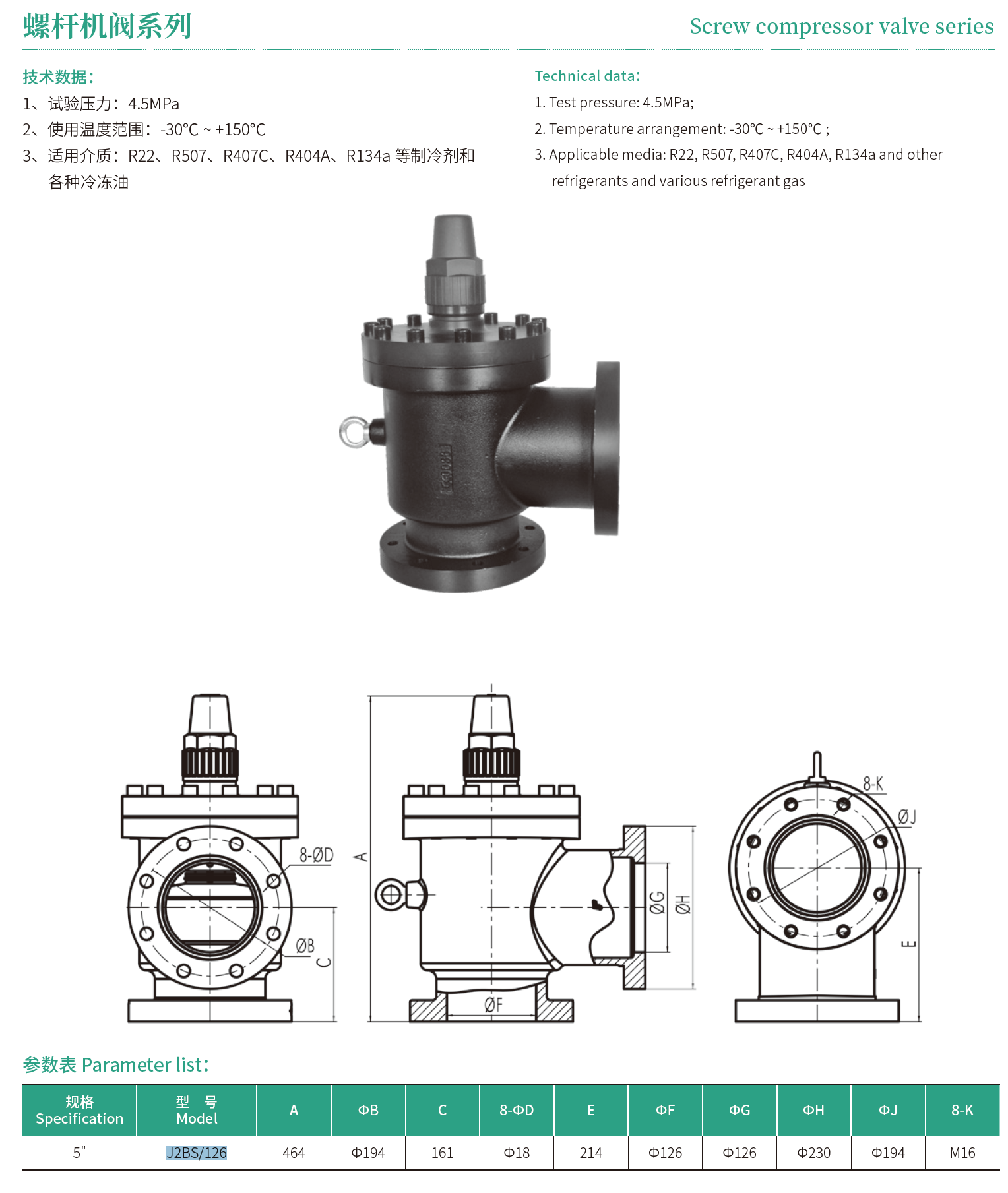

SPESIFIKASI

APLIKASI

Instalasi kompresor pendingin sekrup di gudang penyimpanan dingin, pabrik pengolahan dan pembekuan makanan, dan pendinginan proses industri, dimana katup bertindak sebagai titik isolasi dan servis pada sambungan hisap dan pelepasan kompresor.
