Kompresor Piston 4 Silinder untuk Ruang Uji Lingkungan

Dasar penilaian: 50 Hz · suhu hisap 20°C · tanpa subcooling cair. Q₀ = kapasitas pendinginan (kW), Pe = daya masukan (kW). Nilai di bawah ini diambil dari parameter teknis dan tabel kinerja Seri T; untuk kondisi di luar jaringan yang terdaftar (misalnya R404A/R507A di bawah −30°C), perangkat lunak pemilihan Seri T berlaku.

2.1 Mekanik & kelistrikan

2.2 Kapasitas pendinginan & daya input — R404A / R507A (50 Hz, hisapan 20°C, tanpa subcooling cair)

2.3 Kapasitas pendinginan & daya input — R22 (50 Hz, hisapan 20°C, tanpa subcooling cair)

2.4 Kondisi nominal bersertifikat CCS (R507A, per lampiran sertifikat)

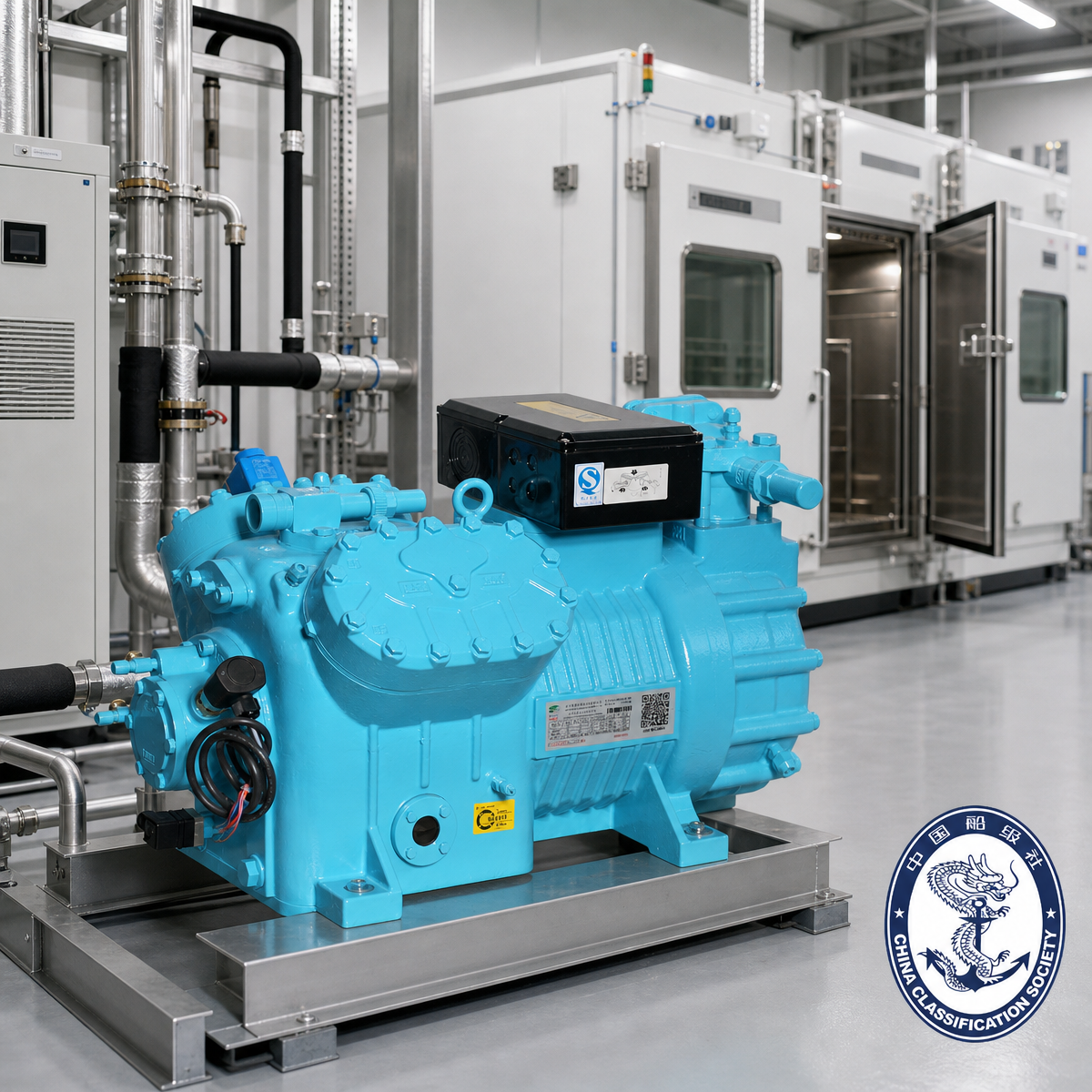

Ruang uji simulasi lingkungan (aplikasi utama). Ruang uji lingkungan/iklim adalah aplikasi andalan L4: kompresor ruang tersebut harus memiliki titik setel yang stabil pada siklus suhu rendah dan suhu tinggi, pendinginan dengan cepat, dan bekerja dengan andal selama bertahun-tahun dalam siklus pengujian berulang dengan servis minimal. L4 mencocokkan tugas ini pada setiap sumbu yang didokumentasikan lembar data:

• Refrigeran yang sesuai — R404A dan R507A adalah refrigeran ruang standar, dan keduanya tercakup dalam tabel kinerja yang dipublikasikan (ditambah R22 untuk ruang lama);

• Kemampuan suhu rendah yang dalam — tabel R404A/R507A bekerja hingga −45°C dan menguap pada kondensasi 30–50°C (misalnya BTF4G-30.3GE: 12,57 kW pada −45°C / kondensasi 30°C), mendukung ujung suhu rendah pada rentang ruang pada umumnya;

• Penyebaran kelas suhu — dalam satu seri, model Z (suhu sedang-rendah) mencakup jenis ruang bersuhu rendah sedangkan model G (suhu sedang-tinggi) mencakup ruang siklus ambien dan suhu tinggi, sehingga satu rangkaian produk mencakup lini ruang;

• Kontrol kapasitas dua langkah (50% / 100%) — memungkinkan pengontrol ruang mempertahankan tekanan yang dikehendaki tanpa siklus pendek, mengurangi keausan, dan menstabilkan lingkungan terukur;

• Bak mesin bersegel semi-hermetis + filter oli magnetis — sirkuit oli bersih dan bocor rendah untuk siklus kerja panjang tanpa pengawasan yang umum terjadi pada peralatan pengujian.

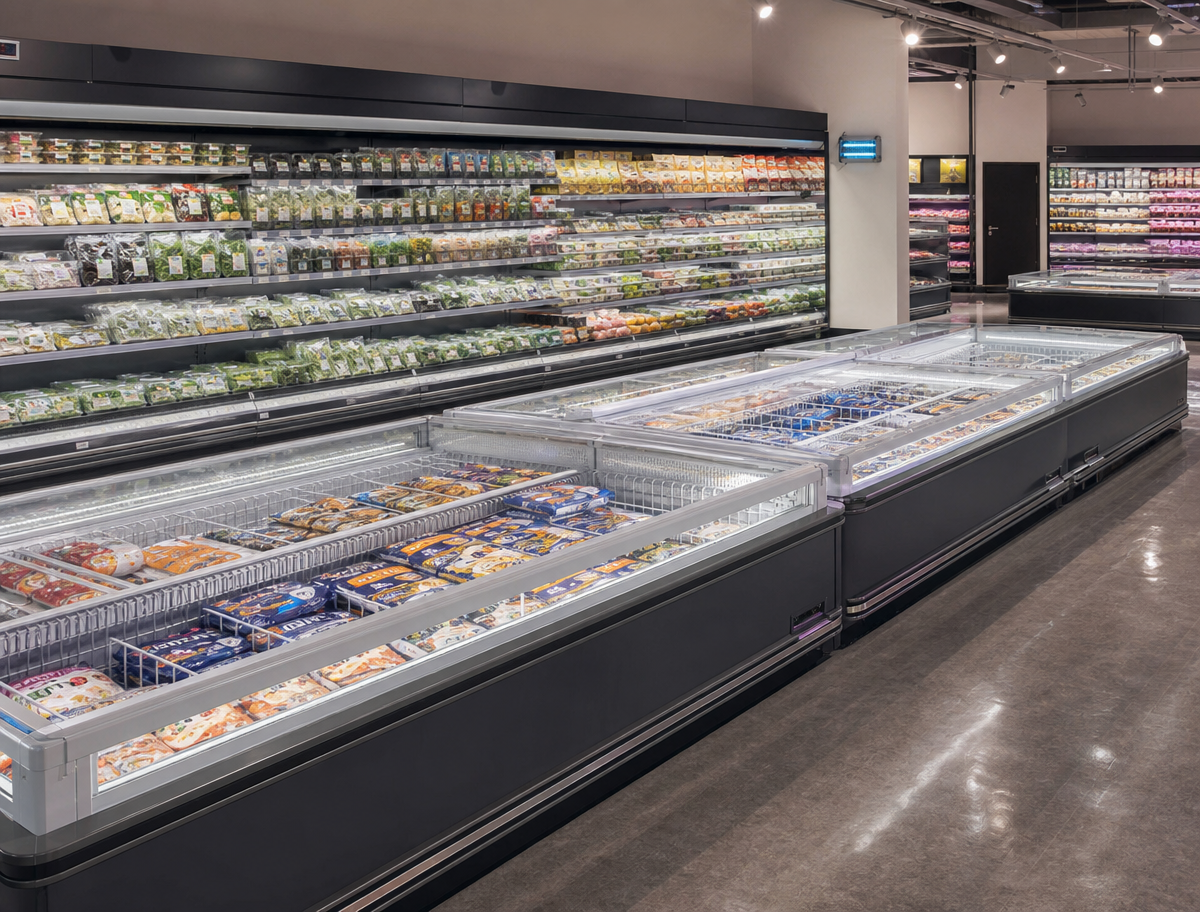

Pendinginan komersial. Kapasitas L4 sebesar 73,6–84,5 m³/jam dan cakupan R22/R404A/R507A menjadikannya penggerak standar untuk kotak supermarket bersuhu rendah, sistem pulau pembeku ritel, dan pabrik pendingin komersial skala menengah yang mana satu unit harus membawa beban pendingin sebesar 12–44 kW (sesuai titik nominal bersertifikasi CCS) tanpa menyalakan beberapa mesin.

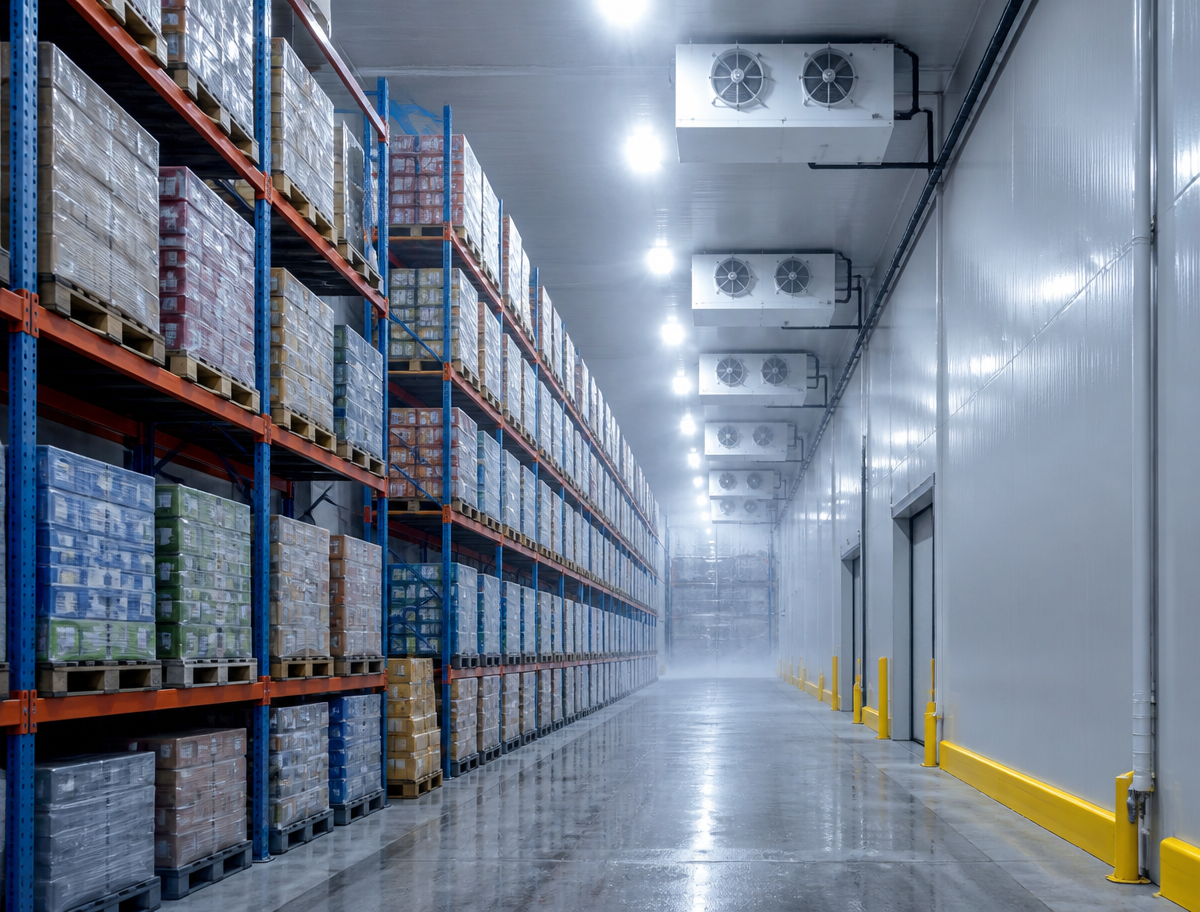

Unit penyimpanan dingin yang besar. Untuk gudang beku dan matang, L4 ditempatkan dengan nyaman di kelompok kapasitas sedang: tabel kinerja R22 dapat mencapai −40°C dengan penguapan pada kondensasi 30–50°C (misalnya BTF4G-30.3GE menghasilkan 18,55 kW pada −30°C / kondensasi 30°C), sedangkan tabel R404A/R507A mencapai −45°C untuk gudang beku dalam toko. Penyeimbangan empat silindernya menjaga getaran tetap rendah pada tugas jangka panjang 24/7, dan bak mesin yang disegel semi-hermetik meminimalkan pemeliharaan kebocoran selama bertahun-tahun dalam servis berkelanjutan.

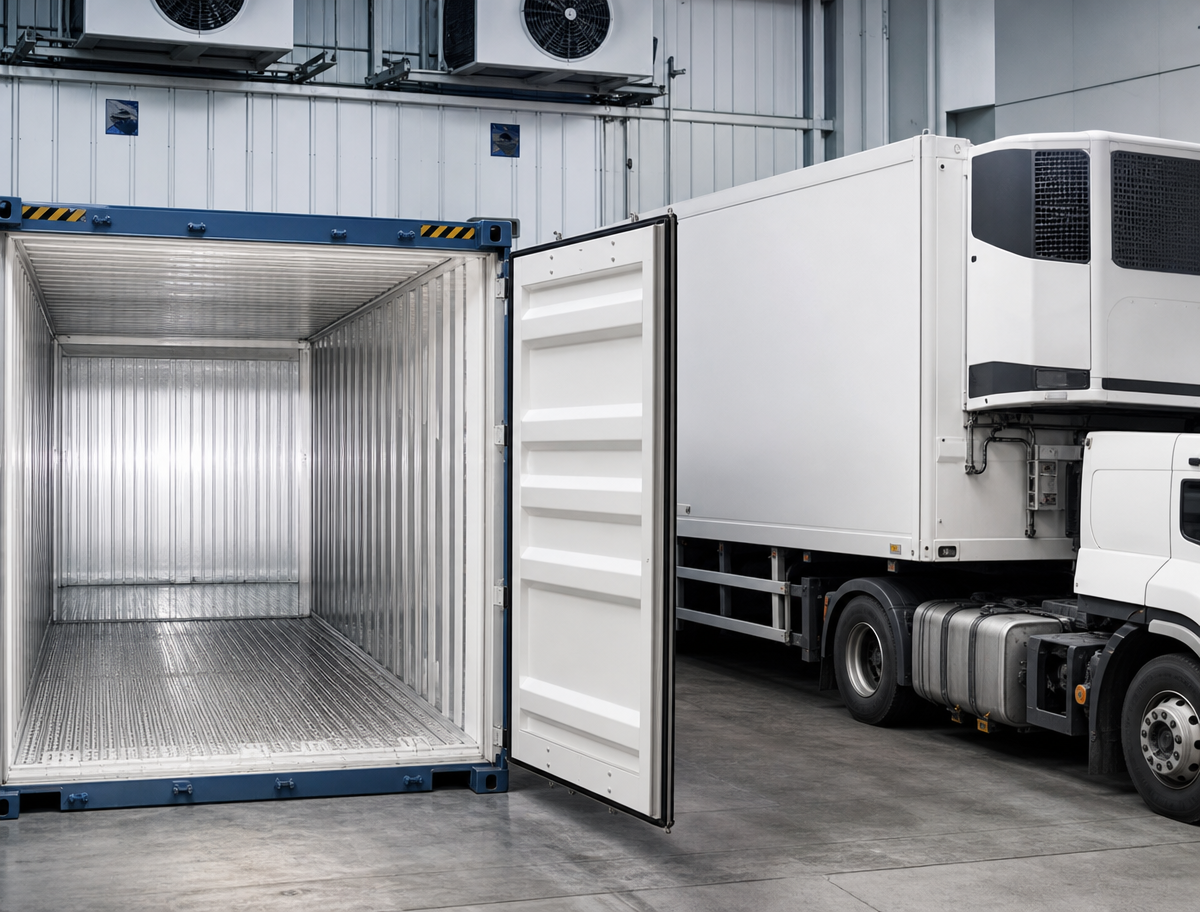

Transportasi & logistik rantai dingin. Pembeli infrastruktur reefer dan rantai dingin memilih L4 karena rangkanya yang ringkas 4×φ70×55 / 4×φ75×55 (183–206 kg termasuk oli pendingin) yang terintegrasi dengan tata letak pendingin selip dan kontainer standar, fleksibilitas pasokan 50 Hz / 220–480 V, dan tata letak koneksi 12 port yang memetakan langsung ke pengaturan pemisah oli, penerima, dan katup kontrol dari a tipikal pabrik rantai dingin. ~!phoenix_var8_1!~

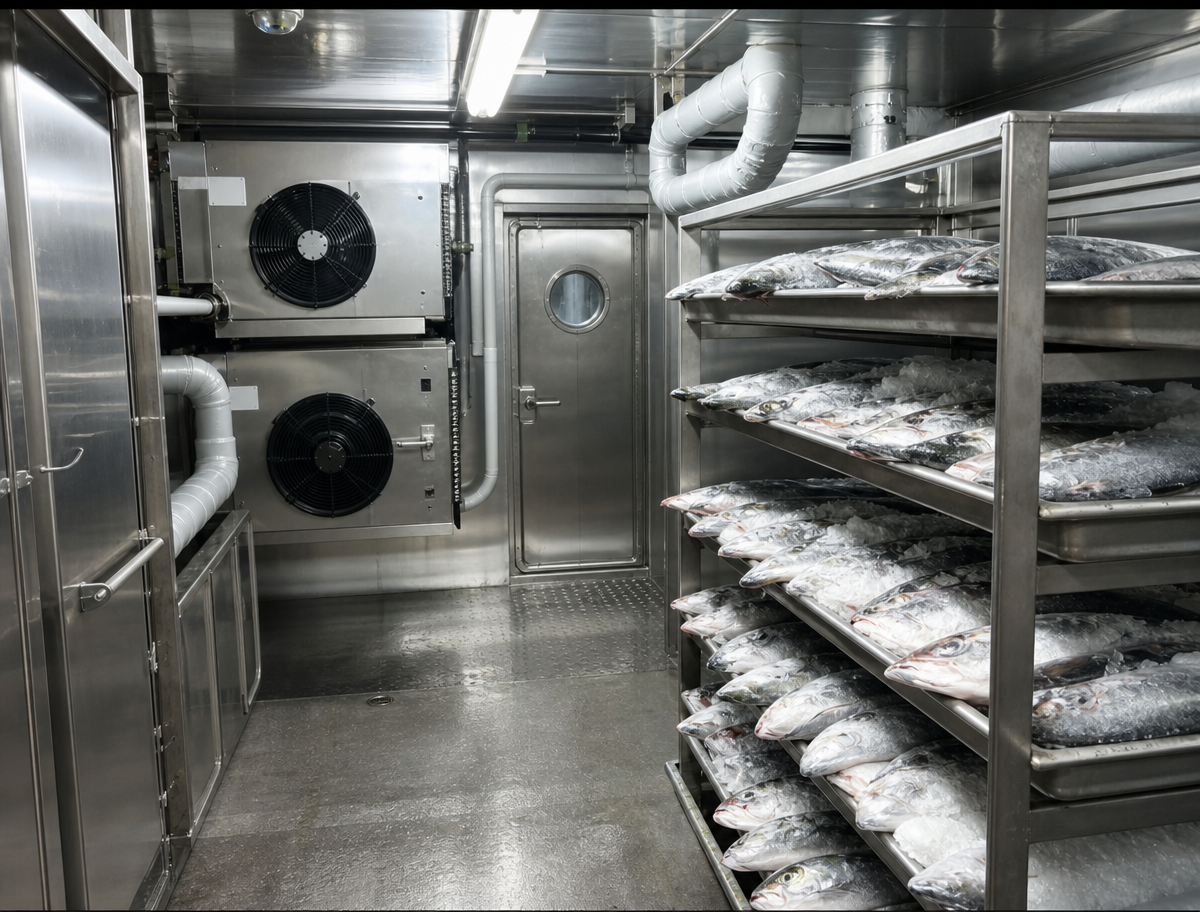

Pendinginan laut (tipe CCS disetujui). Klausul “Dimaksudkan untuk” dalam sertifikat tersebut mencakup kapal penangkap ikan domestik dan kapal penangkap ikan yang mengarungi lautan. Di kapal penangkap ikan, L4 menggerakkan pabrik pendingin dek yang menahan hasil tangkapan di bawah dek — persetujuan kelas berarti kompresor dapat dipasang di kapal yang diklasifikasi dengan inspeksi surveyor CCS berdasarkan skema inspeksi produk yang disetujui, sehingga menghilangkan hambatan kepatuhan yang besar bagi pembuat kapal dan proyek reparasi. Titik nominal R507A yang disetujui (−31.5/40.5°C dan −6.5/43.5°C) mencakup tugas pembekuan dan penangkapan dingin.

Konfigurasi sistem yang khas. Dalam skema pendinginan komersial Seri T, kompresor bekerja dengan pemisah oli, filter oli, pompa oli, sakelar diferensial tekanan oli, dan kaca penglihatan ketinggian oli pada sirkuit oli; sirkuit evaporator dengan katup ekspansi elektronik dan katup pengatur tekanan di sisi tekanan rendah; dan kondensor, penerima, filter pengering, katup solenoid, katup ekspansi termostatik, dan katup periksa di sisi tekanan tinggi — tata letak 12 port L4 cocok dengan pengaturan satu-ke-satu ini.

Kompresor piston semi-hermetik L4 Seri T memiliki Sertifikat Persetujuan Jenis dari China Classification Society (CCS) , yang merupakan konfirmasi formal industri kelautan bahwa produsen mampu memproduksi produk bersertifikat sesuai aturan kelas yang berlaku, dan bahwa jenis tersebut telah lulus pengujian yang disetujui.

Rincian sertifikat (dari sertifikat, No. ZG24PTB00058_01):

Apa arti persetujuan bagi pembeli. Setelah persetujuan jenis, setiap unit produksi diperiksa oleh surveyor CCS sesuai dengan skema pemeriksaan produk yang disetujui; setelah pemeriksaan yang memuaskan, Lembaga menerbitkan Sertifikat Produk Kelautan untuk masing-masing mesin. Sertifikat tersebut juga mencatat pernyataan bebas asbes dari pabrik (ditinjau oleh Society), dan mendefinisikan kondisi pemeliharaan: perubahan desain, material atau manufaktur yang mempengaruhi karakteristik utama harus disetujui kembali; sistem manajemen mutu pabrik harus tetap efektif dan konsisten; dan Perhimpunan dapat melakukan audit mendadak terhadap proses produksi, dengan audit berkala tahunan dalam waktu tiga bulan sebelum dan sesudah tanggal kadaluwarsa.

Catatan ruang lingkup. Produk yang disetujui adalah kompresor pendingin itu sendiri — evaporator, kondensor, dan kotak kontrol bukan bagian dari persetujuan. Salinan sertifikat hanya sah dengan stempel Lembaga, sedangkan sertifikat kertas dan elektronik merupakan satu kesatuan dan harus digunakan bersama-sama.

Untuk proyek kapal, berikan nomor sertifikat dan model target saat meminta Sertifikat Produk Kelautan; tim kami mendukung alur kerja inspeksi surveyor CCS di pabrik.
